ХИТ продаж

Смола ДУГАПОЛ П-120 ПТ

Цена

1 600.00 тенге

от 1 450.00 тенге

Количество:

от 220 кг по 220 кг

Артикул: Ручное формование и напыление. Орто-терефталевая основа.

Производитель:

Область применения

Ручное формование, напыление

Карточка товара

Сравнить

Описание товара

Ненасыщенная полиэфирная смола на основе орто-терефталевой кислоты для производства стеклопластиков методом ручного формования и напыления.

Смола ДУГАПОЛ П-120 ПТ - предускоренная тиксотропированная низкореактивная смола на орто-терефталевой основе.

ОСНОВНЫЕ СВОЙСТВА

Хорошо пропитывает стекловолокно.

Повышенная эластичность.

Пониженная эмиссия стирола.

Благодаря низкому пику экзотермы обеспечивает возможность набора толщины (мокрый-по-мокрому) до 10 миллиметров за раз.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ИСПОЛЬЗОВАНИЕ

Применяется для изготовления стеклопластиков методом ручного нанесения, методом напыления.

Перед использованием тщательно перемешать в течение нескольких минут до однородного состояния материала.

ГАРАНТИЙНЫЙ СРОК И УСЛОВИЯ ХРАНЕНИЯ

Гарантийный срок - 3 месяца в оригинальной невскрытой упаковке при температуре не более 25^оС.

Материал должен храниться в темном и сухом месте.

При повышении температуры гарантийный срок уменьшается.

Гарантийный срок стиролсодержащих ненасыщенных полиэфиров значительно сокращается при воздействии света.

При несоблюдении условий транспортирования и хранения, свойства смолы могут изменяться!

Хранить только в 100% светонепроницаемой таре.

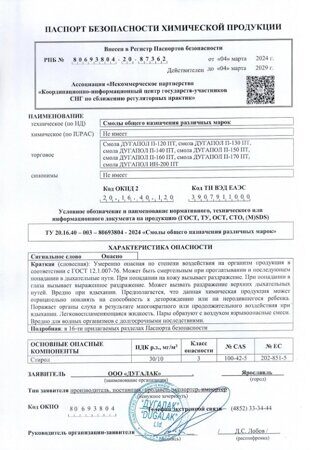

МЕРЫ БЕЗОПАСНОСТИ

Беречь от любых возможных источников воспламенения, направленного тепла, чрезмерного нагревания, попадания искр,

статического электричества, воздействия открытого огня и т.п.

Строго запрещается курить рядом с местом хранения материалов!

Хранить отдельно от растворителей, кислот, пероксидов, солей металлов и прочих окисляющих химических веществ.

ХАРАКТЕРИСТИКИ МАТЕРИАЛА В ЖИДКОМ СОСТОЯНИИ

Показатель	Значение	Единицы измерения	Метод испытания
Внешний вид	Жидкость от светло-голубого до темно-зеленого цвета с легкой опалесценцией без посторонних включений		Визуально
Массовая доля нелетучих веществ	53 – 63	%	По ГОСТ 31939 и НД на материал
Условная вязкость при температуре (20,0±0,5) ^оС по вискозиметру типа В3-246 с диаметром сопла 4мм.	60 – 120	с	По ГОСТ 8420
Время желатинизации при температуре (20,0±0,5) ^оС	12 – 160	мин	По ГОСТ 22181 метод С2 и НД на материал
Динамическая вязкость по Брукфильду при температуре (23,0±0,5) ^оС, шпиндель 2 / шпиндель 3, скорость 12.	600 – 1800	мПа*с	По ГОСТ 25271 и по п. 7.3 ТУ
Температура экзотермического пика, не более	150	^оС	По НД на материал
Индекс тиксотропии	2,0 – 3,0		По НД на материал
